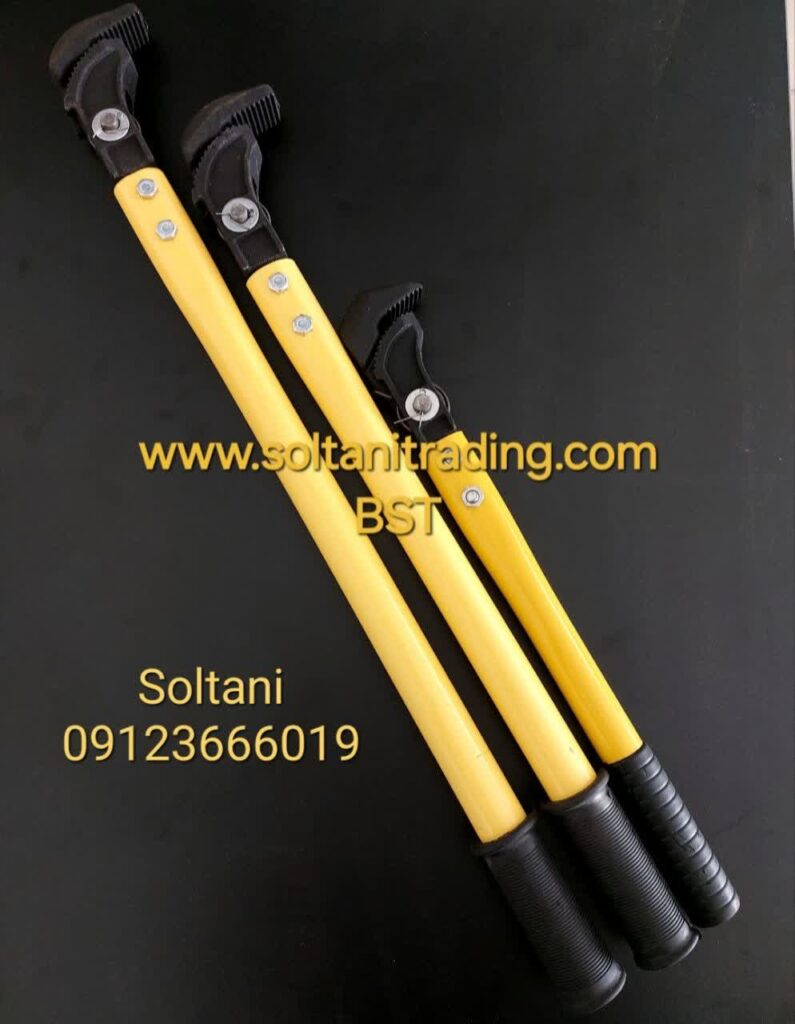

بیشتر متنهایی که درباره آچار کوپلر نوشته میشود، در حد معرفی چند مدل و چند جمله کلی درباره «سرعت و کیفیت» باقی میماند، بدون اینکه وارد این شوند که این ابزار دقیقاً چه مسئله مهندسیای را حل میکند. در این متن سعی میکنم از زاویه فنیتری وارد شوم: چرا گشتاور در این اتصال یک متغیر بحرانی است، چه اتفاقی در سطح رزوه میافتد، و چرا خیلی از خرابیهای کوپلر در واقع خطای ابزار نصب است نه خطای خود کوپلر. خرید آچار کوپلر
در بسیاری از ذهنیتها، سفت کردن کوپلر شبیه سفت کردن یک مهره معمولی تصور میشود؛ در حالی که تفاوت اساسی دارد. در اتصال میلگرد با کوپلر پیچی (Threaded/Parallel Thread Coupler)، هدف ایجاد همپوشانی کامل رزوه (full thread engagement) بین دو سر میلگرد است، بهگونهای که ظرفیت کششی اتصال به ظرفیت کششی خود میلگرد (معمولاً معیار حداقل ۱۲۵٪ تنش تسلیم طبق استانداردهایی مانند ASTM A970 یا ISO 15835) برسد.
اگر گشتاور نصب کمتر از حد لازم باشد، رزوهها بهطور کامل درگیر نمیشوند و در بارگذاری کششی، اتصال قبل از رسیدن به ظرفیت اسمی میلگرد دچار لغزش یا شکست میشود. اگر گشتاور بیش از حد باشد، تنش پسماند در دندهها میتواند باعث ترکخوردگی موضعی یا تسلیم زودرس بدنه کوپلر شود، بهویژه در کوپلرهایی که از فولاد با استحکام بالا و ضخامت جداره کم ساخته شدهاند. به همین دلیل، آچار کوپلر صرفاً یک ابزار سفتکاری نیست؛ یک ابزار کنترل گشتاور در بازه مشخص مهندسی است.
آچارهای عمومی (چه دستی و چه بادی) معمولاً یکی از این دو مشکل را دارند:
۱. عدم قابلیت تنظیم گشتاور دقیق در بازه پایین (Low-torque precision).
گشتاورهای نصب کوپلر میلگرد، بسته به قطر، معمولاً در بازهای مشخص و نسبتاً باریک تعریف میشود (مثلاً برای میلگرد ۲۰ میلیمتر یک بازه چند ده نیوتنمتری). ابزارهای عمومی صنعتی برای بازههای بسیار وسیعتر طراحی شدهاند و دقتشان در این بازه باریک کافی نیست.
۲. نبود مکانیزم قفل یا توقف در گشتاور هدف (Torque cut-off).
آچار کوپلر استاندارد، بهویژه در نوع هیدرولیکی و برقی، دارای مکانیزم قطع خودکار در گشتاور از پیش تنظیمشده است. این یعنی اپراتور نمیتواند بهاشتباه گشتاور را از حد مجاز عبور دهد، حتی اگر فشار بیشتری اعمال کند. این ویژگی در آچارهای معمولی وجود ندارد و کاملاً به مهارت و احساس دستی اپراتور وابسته است — که در پروژههای با چند صد یا چند هزار اتصال، منبع اصلی پراکندگی کیفیت است.
عملکرد بر پایه یک سیلندر هیدرولیک است که فشار روغن را به گشتاور چرخشی روی محور خروجی تبدیل میکند. مزیت فنی اصلی این است که رابطه فشار روغن و گشتاور خروجی، رابطهای خطی و قابل کالیبراسیون است؛ یعنی میتوان با تنظیم دقیق فشار پمپ (معمولاً بین ۵۰۰ تا ۷۰۰ بار بسته به مدل)، گشتاور خروجی را با دقت بالا (معمولاً خطای کمتر از ±۵٪) کنترل کرد. این موضوع برای پروژههایی که تحت بازرسی شخص ثالث یا الزامات لرزهای (مثل دستورالعملهای ACI 318 برای اتصالات نوع ۲) هستند، اهمیت مستندسازی دارد.
در این نوع، گشتاور از طریق یک گیربکس سیارهای (Planetary gearbox) با نسبت تبدیل بالا از موتور الکتریکی گرفته میشود. کنترل گشتاور یا از طریق سنسور جریان موتور (تخمینی) یا از طریق کلاچ مکانیکی قابل تنظیم (دقیقتر) انجام میشود. تفاوت کلیدی مدلهای ارزانتر و گرانتر بازار، دقیقاً در همین بخش کنترل است —مدلهای بدون کلاچ مکانیکی، دقت تکرارپذیری پایینتری دارند. دستگاه رزوه زن میلگرد
این مدل با پالسهای ضربهای گشتاور تولید میکند نه گشتاور پیوسته. نکته فنی مهم این است که گشتاور اندازهگیریشده در این نوع آچارها (Dynamic torque) با گشتاور واقعی اعمالشده روی اتصال (Static/seating torque) یکسان نیست و نیاز به کالیبراسیون جداگانه با گشتاورسنج دارد. استفاده از این نوع بدون کالیبراسیون دورهای، یکی از رایجترین دلایل عدم انطباق در تستهای کششی کوپلر در کارگاه است.
صرفنظر از نوع آچار، گشتاور واقعی خروجی با استهلاک قطعات داخلی (بهویژه در مدلهای هیدرولیک و پنوماتیک) به مرور کاهش یا نوسان پیدا میکند. استاندارد عملی در پروژههای بزرگ، کالیبراسیون آچار با گشتاورسنج مرجع (Torque wrench tester) هر ۳ تا ۶ ماه یا بعد از هر چند هزار سیکل نصب است. بسیاری از پیمانکاران این مرحله را نادیده میگیرند و متوجه نمیشوند که افت کیفیت اتصالات در طول زمان، ناشی از خود کوپلر نیست، بلکه ناشی از افت دقت ابزار نصب است.
معیار درست انتخاب، تطبیق گشتاور قابلتنظیم ابزار با بازه گشتاور مورد نیاز قطر میلگرد پروژه است، نه صرفاً نوع ابزار:
انتخاب آچار کوپلر، در واقع انتخاب یک سیستم کنترل کیفیت برای اتصال باربر است، نه انتخاب یک ابزار جانبی. نقطه تصمیم اصلی، تطبیق دقیق بازه گشتاور ابزار با گشتاور مشخصشده در دیتاشیت کوپلر (که خودش از قطر و کلاس استحکام میلگرد مشتق میشود) و برنامهریزی برای کالیبراسیون دورهای است. بدون این دو، حتی گرانترین آچار بازار هم تضمینی برای کیفیت اتصال نیست.
