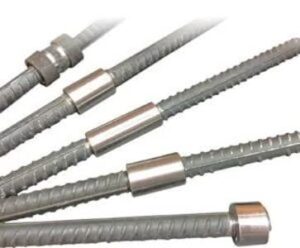

کوپلر مکانیکی میلگرد یا کوپلر ساختمانی یکی از روشهای اتصال مکانیکی آرماتورها در سازههای بتنآرمه است که برای اتصال دو میلگرد به یکدیگر مورد استفاده قرار میگیرد. در این روش، بهجای تکیه بر طول همپوشانی میلگردها یا برخی روشهای جوشی، اتصال از طریق یک قطعه مکانیکی مخصوص انجام میشود.
کوپلرها معمولاً از فولاد با مقاومت مناسب ساخته میشوند و متناسب با قطر و نوع میلگرد، در اندازهها و مدلهای مختلف تولید میشوند. هدف اصلی استفاده از کوپلر، ایجاد یک اتصال مطمئن، یکنواخت و قابل کنترل و در عین حال کاهش تراکم میلگرد در محل وصله است.

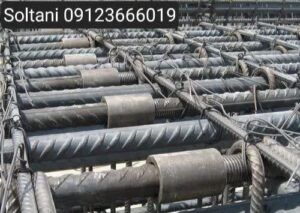

استفاده از کوپلر میلگرد در پروژههای مختلف ساختمانی و عمرانی، بهویژه در بخشهایی که تعداد آرماتورها زیاد است یا فضای کافی برای اجرای وصله پوششی وجود ندارد، اهمیت بیشتری پیدا میکند.
اتصالات مکانیکی میلگرد را میتوان با توجه به طراحی سازه و الزامات اجرایی در بخشهای مختلف مورد استفاده قرار داد. از جمله مهمترین کاربردهای کوپلر میتوان به موارد زیر اشاره کرد:
نوع کوپلر باید بر اساس قطر میلگرد، شرایط اجرا، نوع بارگذاری و الزامات فنی پروژه انتخاب شود.
اجرای صحیح اتصال مکانیکی، یکی از مهمترین عوامل در عملکرد نهایی کوپلر است. فرآیند نصب باید مطابق دستورالعمل فنی سازنده و مشخصات پروژه انجام شود. به طور کلی، مراحل نصب کوپلر میلگرد شامل موارد زیر است:
ابتدا میلگرد را از نظر سلامت ظاهری بررسی کنید. محل اتصال باید تا حد امکان تمیز و عاری از آلودگی، مواد اضافی و آسیبهای جدی باشد. همچنین قطر و کیفیت میلگرد باید با مشخصات مورد نیاز پروژه مطابقت داشته باشد.
میلگرد باید با طول و روش مناسب برش داده شود تا انتهای آن برای عملیات رزوهکاری آماده باشد. کیفیت برش اهمیت زیادی دارد؛ زیرا انتهای نامناسب میلگرد میتواند بر فرآیند آمادهسازی و رزوهزنی تأثیر بگذارد.
با استفاده از دستگاه رزوه زن میلگرد، بخش مشخصی از انتهای میلگرد رزوه میشود. رزوه باید از نظر ابعاد، طول، فرم و کیفیت مطابق مشخصات کوپلر باشد.
در این مرحله دقت دستگاه رزوهزن اهمیت زیادی دارد؛ زیرا رزوه نامناسب ممکن است باعث کاهش کیفیت درگیری میلگرد و کوپلر شود. دستگاه رزوه زن میلگرد
کوپلر روی رزوه میلگرد اول قرار گرفته و با ابزار مناسب تا محل تعیینشده بسته میشود. میزان درگیری رزوه و نحوه قرارگیری کوپلر باید مطابق دستورالعمل سازنده کنترل شود.
پس از قرارگیری میلگرد اول، میلگرد دوم نیز داخل بخش دیگر کوپلر نصب میشود. لازم است رزوههای دو طرف به شکل صحیح درگیر شده و وضعیت اتصال مطابق دستورالعمل فنی بررسی شود.
در برخی سیستمها، برای رسیدن به وضعیت مناسب نصب از آچار گشتاور یا ترکمتر استفاده میشود. میزان گشتاور باید بر اساس مشخصات فنی همان سیستم کوپلر تعیین شود و نمیتوان یک مقدار ثابت را برای همه انواع کوپلر در نظر گرفت.
در پایان باید وضعیت ظاهری اتصال، درگیری مناسب رزوهها، قرارگیری صحیح کوپلر و عدم وجود آسیب در قطعات بررسی شود. در پروژههای حساس، کنترل کیفیت اتصال میتواند شامل آزمونها و بازرسیهای مشخصشده در اسناد فنی پروژه نیز باشد.
نکته مهم: همیشه دستورالعمل نصب ارائهشده توسط تولیدکننده کوپلر و الزامات مهندس طراح یا ناظر پروژه را مبنای اجرای اتصال قرار دهید. خرید کوپلر
استفاده از کوپلر مکانیکی در مقایسه با برخی روشهای سنتی اتصال میلگرد میتواند مزایای متعددی داشته باشد.
در روش وصله پوششی، بخشی از میلگردها در کنار یکدیگر همپوشانی دارند و همین موضوع میتواند تراکم آرماتور را افزایش دهد. استفاده از کوپلر امکان کاهش این همپوشانی و ایجاد فضای منظمتر برای آرماتورها را فراهم میکند.
با حذف یا کاهش طولهای همپوشان، در برخی پروژهها میتوان مقدار میلگرد مصرفی را کاهش داد. میزان این صرفهجویی به طراحی سازه، سایز میلگرد، محل وصلهها و تعداد اتصالات بستگی دارد.
در پروژههایی که تعداد زیادی وصله میلگرد وجود دارد، استفاده از سیستم اتصال مکانیکی میتواند فرآیند نصب را منظمتر و سریعتر کند.
کاهش تراکم آرماتور در محل وصله میتواند فضای بیشتری برای عبور و تراکم بتن ایجاد کند و اجرای بتنریزی را آسانتر کند.
چرا انتخاب درست آچار کوپلر میتواند کیفیت اتصالات میلگرد را افزایش دهد؟
کوپلر در بخشهایی از سازه که اجرای وصله پوششی دشوار است، میتواند راهکار مناسبی باشد؛ البته نوع کوپلر و روش اجرایی باید متناسب با شرایط پروژه انتخاب شود.
در یک سیستم استاندارد، میتوان فرآیند آمادهسازی رزوه، نصب کوپلر و در صورت نیاز گشتاور اعمالشده را کنترل و مستندسازی کرد.
در مقاطع با تراکم بالای میلگرد یا محلهایی که طول کافی برای اجرای وصله پوششی وجود ندارد، اتصال مکانیکی میتواند انعطاف بیشتری در اجرا ایجاد کند.
با وجود مزایای متعدد، استفاده از کوپلر نیز مانند هر روش اجرایی دیگری دارای محدودیتهایی است که باید قبل از انتخاب بررسی شوند.
استفاده از کوپلر نیازمند تأمین خود قطعه و در بسیاری از سیستمها تجهیزات مورد نیاز برای آمادهسازی و نصب است. بنابراین هزینه اولیه ممکن است نسبت به یک وصله پوششی ساده بیشتر باشد.
با این حال، مقایسه اقتصادی باید بر اساس کل هزینه پروژه انجام شود و عواملی مانند کاهش مصرف میلگرد، سرعت اجرا، نیروی انسانی و شرایط کارگاه نیز در نظر گرفته شوند.
در کوپلرهای رزوهای، معمولاً استفاده از دستگاه رزوه زن میلگرد و ابزار مناسب نصب مورد نیاز است. بنابراین اجرای این سیستم نیازمند تجهیز اولیه کارگاه خواهد بود.
رزوهکاری، نصب کوپلر و کنترل اتصال باید توسط نیرویی انجام شود که با فرآیند اجرایی و دستورالعمل محصول آشنایی کافی داشته باشد. در پروژههای حساس نیز ممکن است الزامات خاصی برای صلاحیت عوامل اجرایی وجود داشته باشد.
ابعاد کوپلر با توجه به سایز میلگرد و نوع طراحی آن متفاوت است. بنابراین هنگام طراحی و اجرا باید ابعاد قطعات و فضای مورد نیاز برای نصب در نظر گرفته شود.
کوپلرها و میلگردهای آمادهشده برای اتصال باید از نظر سلامت، ابعاد، رزوه و نحوه نصب کنترل شوند. استفاده از محصول نامناسب یا اجرای نادرست میتواند عملکرد اتصال را تحت تأثیر قرار دهد.
انتخاب کوپلر نباید صرفاً بر اساس قیمت انجام شود. پیش از خرید و استفاده، موارد زیر باید بررسی شوند:
در پروژههای واقع در مناطق لرزهخیز، استفاده از اتصال مکانیکی میلگرد باید بر اساس ضوابط آییننامهای، مشخصات طراحی سازه و ویژگیهای محصول انجام شود. همه کوپلرها الزاماً برای همه شرایط لرزهای مناسب نیستند.
به همین دلیل در سازههایی که تحت بارهای لرزهای قرار دارند، باید نوع کوپلر، رده عملکردی، نتایج آزمونهای مربوطه و الزامات پروژه به دقت بررسی شود.
در حالت معمول، کوپلر میلگرد یک قطعه مصرفی برای ایجاد یک اتصال مشخص است و نباید بدون بررسی فنی و تأیید سازنده، پس از بازشدن مجدداً مورد استفاده قرار گیرد.
در صورت باز کردن اتصال، وضعیت رزوه، بدنه کوپلر و سایر اجزای سیستم باید بررسی شود و در صورتی که دستورالعمل سازنده استفاده مجدد را مجاز نداند، قطعه باید تعویض شود.
کوپلر مکانیکی برای ایجاد اتصال بین دو میلگرد و انتقال نیرو از یک میلگرد به میلگرد دیگر استفاده میشود. این سیستم در بسیاری از پروژههای بتنآرمه به عنوان یکی از روشهای وصله مکانیکی آرماتور کاربرد دارد.
کوپلر یک اتصال مکانیکی ایجاد میکند و فرآیند آن با اتصال جوشی متفاوت است. انتخاب میان این روشها باید بر اساس الزامات سازه، طراحی، نوع میلگرد و مشخصات پروژه انجام شود.
بیشتر کوپلرها از فولاد با خواص مکانیکی مناسب تولید میشوند، اما جنس دقیق و مشخصات متریال باید بر اساس مشخصات فنی تولیدکننده و استاندارد محصول بررسی شود.
در بسیاری از پروژهها بله؛ اما مقرونبهصرفه بودن آن باید با در نظر گرفتن مجموع هزینهها شامل میلگرد، نیروی انسانی، زمان اجرا، تجهیزات و تعداد اتصالات بررسی شود.
کوپلرها در سایزهای مختلف تولید میشوند و انتخاب سایز آنها به قطر میلگرد و نوع سیستم اتصال بستگی دارد. برای انتخاب دقیق، باید مشخصات فنی محصول بررسی شود.
بسته به نوع کوپلر، تجهیزاتی مانند دستگاه رزوه زن میلگرد، آچار کوپلر، ترکمتر و ابزارهای اندازهگیری و کنترل ممکن است مورد نیاز باشد.
در صورت انتخاب سیستم مناسب و تأیید آن بر اساس الزامات طراحی و آییننامهای پروژه، امکان استفاده وجود دارد. نوع کوپلر باید متناسب با سطح عملکرد مورد نیاز انتخاب شود.
اتصال مکانیکی پس از اجرای صحیح معمولاً نیاز به نگهداری دورهای مانند تجهیزات مکانیکی ندارد، اما بازرسیها و کنترلهای لازم باید مطابق مشخصات پروژه انجام شود.
به طور کلی نباید استفاده مجدد را بدون تأیید سازنده و بررسی شرایط قطعه فرض کرد. در بسیاری از موارد، کوپلر برای یک اتصال مشخص در نظر گرفته میشود.
قطر و نوع میلگرد، شرایط بارگذاری، نوع پروژه، عملکرد مورد نیاز، کیفیت ساخت، استاندارد محصول، روش نصب و مستندات کنترل کیفیت از مهمترین عوامل انتخاب کوپلر هستند.
کوپلر مکانیکی میلگرد یکی از روشهای کاربردی برای ایجاد اتصال مطمئن بین آرماتورها در سازههای بتنآرمه است. کاهش تراکم میلگرد، امکان مدیریت بهتر فضای محل وصله، کاهش مصرف میلگرد در برخی شرایط و افزایش سرعت اجرای عملیات از جمله مهمترین مزایای این سیستم هستند.
با این حال، عملکرد مناسب کوپلر به انتخاب صحیح محصول و اجرای اصولی آن وابسته است. استفاده از کوپلر استاندارد، رزوهکاری دقیق با دستگاه مناسب، ابزار نصب صحیح و کنترل کیفیت اتصال میتواند نقش مهمی در دستیابی به یک اتصال مکانیکی مطمئن داشته باشد.
برای انتخاب کوپلر مناسب، بهتر است علاوه بر قیمت، مشخصات فنی، نوع میلگرد، شرایط پروژه و الزامات سازهای نیز بررسی شوند.
